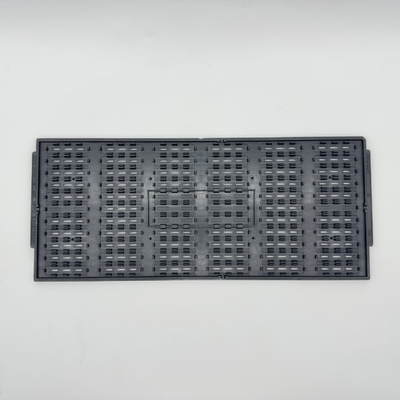

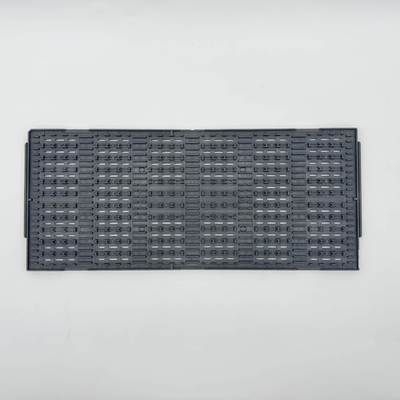

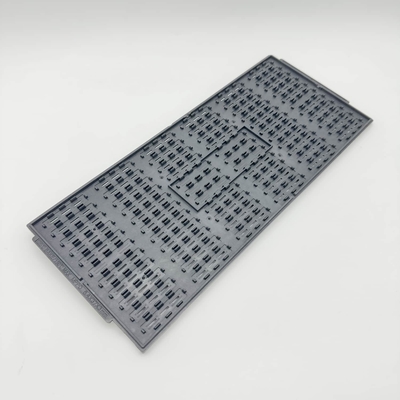

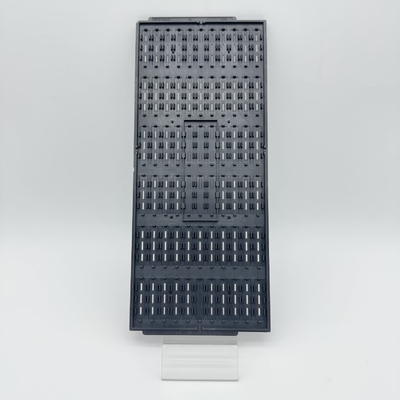

Η τελική λύση συσκευασίας για ευαίσθητα στην ESD αντικείμενα

Η τελική λύση συσκευασίας για ευαίσθητα στην ESD αντικείμενα

Ονομασία μάρκας: Hiner-pack
Αριθμός μοντέλου: JEDEC TRAY SERIES
MOQ: 1000
τιμή: $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities)
Όροι πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 2000PCS/Day
Λεπτομέρειες
Πιστοποίηση:
ISO 9001 ROHS SGS
Καθαρή κατηγορία:
Γενικός και υπερηχητικός καθαρισμός
Συμμόρφωση Rohs:
- Ναι, ναι.
Σχήμα:
Τετράγωνο
Χημική αντοχή:
- Ναι, ναι.
Πλατεία:
λιγότερο από 0.76mm
Τύπος:
Εσωτερικός διακόπτης BGA
Υλικό:
Επικαιροποιημένα συστήματα προστασίας
Επεξεργασία:
Ενέσιμα
Packaging Details:
70~100pcs/carton(According To The Customer Demand)
Supply Ability:
2000PCS/Day
Επισημαίνω:

Προϊόντα ευαίσθητα στην ESD Προσαρμοσμένα δίσκια Jedec

,

Συμμορφούμενες με την Rohs Τραπέζια Jedec Custom

,

Λύση συσκευασίας Προσαρμοσμένα δίσκια Jedec

Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Τα δίσκια μήτρας JEDEC έχουν τυπικές διαστάσεις περίγραμμα των 12,7 x 5,35 ίντσες (322,6 x 136 mm).ΤΠΠΠΤα δίσκια χαμηλού προφίλ με πάχος 0,25 ιντσών (6,35 mm) είναι κατάλληλα για το 90% των τυποποιημένων εξαρτημάτων, ενώ μια έκδοση υψηλού προφίλ 0,40 ιντσών (10,5 mm) είναι κατάλληλη για το 90% των τυποποιημένων εξαρτημάτων.16mm) είναι διαθέσιμη για παχύτερα στοιχεία όπως PLCC, CERQUAD, και PGA.

Η σχεδίαση των δίσκων JEDEC είναι προσεκτικά σχεδιασμένη για να διευκολύνει το χειρισμό και τον προσανατολισμό των εξαρτημάτων.που επιτρέπουν την αυτοματοποιημένη μεταχείριση με τη χρήση εργαλείων ανάληψης κενού- ένα σφραγισμένο χαρακτηριστικό σε μια πλευρά επιτρέπει τη χρήση μιας καρφίτσας για τη μηχανική σταθεροποίηση του σωστού προσανατολισμού των εξαρτημάτων,ενώ ένα 45 βαθμών chamfer σε μια γωνία χρησιμεύει ως οπτικός δείκτης του προσανατολισμού Pin 1.

Η δυνατότητα συσσώρευσης είναι βασικό χαρακτηριστικό των δίσκων JEDEC, επιτρέποντάς τους να συσσωρεύονται εντός της ίδιας οικογένειας συσκευών και του μοντέλου του κατασκευαστή.Είναι σημαντικό να σημειωθεί ότι δεν συνιστάται η ανάμειξη δίσκων από διαφορετικούς κατασκευαστές.Ενώ τα δίσκια JEDEC μπορούν να στοιβάζονται σε ύψος αρκετών ποδιών, η συνήθης πρακτική περιορίζει την στοίβαση σε 5 έως 7 δίσκους.

Τεχνικές παραμέτρους:

Ετικέτα Συσκευάσματα για την επιδερμίδα Μέγεθος γραμμής περίγραμμα 322.6*135.9*7.62mm
Σχήμα HN24017 Μέγεθος της κοιλότητας 6.4*37*3mm
Τύπος συσκευασίας Συστατικό IC Ματρίκη QTY 6*11=66PCS
Υλικό Επενδύσεις Πλατεία MAX 0,76 mm
Χρώμα Μαύρο Υπηρεσία Δέχομαι OEM, ODM
Αντίσταση 1.0x10e4-1.0x10e11Ω Πιστοποιητικό ROHS

Εφαρμογές:

• Όταν η JEDEC ανέπτυξε το πρότυπο περίγραμμα του συστατικού δίσκου, η έμφαση δόθηκε στο εξωτερικό μέγεθος και τα χαρακτηριστικά.Αυτό άφησε την πόρτα ανοιχτή για το περίγραμμα του δίσκου μήτρας να χρησιμοποιηθεί για μια απεριόριστη ποικιλία προϊόντων και εξαρτημάτων.

• Οι πρώτοι δίσκοι JEDEC σχεδιάστηκαν για τη βιομηχανία ημιαγωγών.Αυτό συνεχίζει να είναι η πιο κοινή χρήση με δίσκους που χρησιμοποιούνται για συσκευές διάτρησης όπως PGA, DIP και TO πακέτα· συσκευές επιφανειακής τοποθέτησης όπως QFP, BGA, TSOP και FP πακέτα· και συσκευές χωρίς μόλυβδο όπως LGA, QFN και LCC πακέτα.

Η τελική λύση συσκευασίας για ευαίσθητα στην ESD αντικείμενα 0

Γενικά ερωτήματα:

Ε: Πώς μπορώ να πάρω προσφορά;

Α:Παρακαλούμε να δώσετε τις λεπτομέρειες των απαιτήσεών σας όσο το δυνατόν πιο σαφώς. Θα σου στείλω την προσφορά την πρώτη φορά.

Για την αγορά ή περαιτέρω συζήτηση, είναι καλύτερο να επικοινωνήσετε μαζί μας μέσω Skype / Email / Phone / Whatsapp, σε περίπτωση καθυστέρησης.

Ε: Πόσο καιρό θα πάρει να λάβουμε απάντηση;

Α:Θα σας απαντήσουμε εντός 24 ωρών εργάσιμης ημέρας.

Ε: Τι είδους υπηρεσία παρέχουμε;

Α:Μπορούμε να σχεδιάσουμε τα σχέδια IC Tray εκ των προτέρων με βάση την σαφή περιγραφή του IC ή του εξαρτήματος.Προσφέρουμε μια εξ ολοκλήρου εξυπηρέτηση από το σχεδιασμό έως την συσκευασία και την αποστολή.

Ε: Ποιοι είναι οι όροι παράδοσης;

Α:Δεχόμαστε EXW, FOB, CIF, DDU, DDP κλπ. Μπορείτε να επιλέξετε το πιο βολικό ή οικονομικά αποδοτικό για εσάς.

Ε: Πώς να εγγυηθούμε την ποιότητα;

Α:Τα δείγματα μας μέσω αυστηρών δοκιμών, τα τελικά προϊόντα συμμορφώνονται με τα διεθνή πρότυπα JEDEC, για να διασφαλιστεί 100% ειδικό ποσοστό.
