Τάκοι ασφαλείας μητρώου ESD για αυτόματο χειρισμό IC

Ονομασία μάρκας:	Hiner-pack
Αριθμός μοντέλου:	HN24145
MOQ:	1000
τιμή:	$1.5~$6(Prices Are Determined According To Different Incoterms And Quantities）
Όροι πληρωμής:	100% Prepayment
Ικανότητα εφοδιασμού:	2000PCS/Day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΣΕΝΤΖΕΝ ΚΙΝΑ

Πιστοποίηση:

ISO 9001 ROHS SGS

Προσαρμοσμένο λογότυπο:

Διαθέσιμος

Υλικό:

ABS, PC, MPPO, PPE, PES, PEI, κ.λπ.

Επιφανειακή αντίσταση:

1.0x10E4~1.0x10E11Ω

Χρώμα:

Μαύρο, Κόκκινο, Κίτρινο, Πράσινο, Λευκό, κλπ.

Διαστάσεις κοιλοτήτων:

Προσαρμοσμένο

Στοιβαζόμενο:

Ναί

Incoterms:

Exw, FOB, CIF, DDU, DDP

Προσαρμογή:

Διαθέσιμος

Packaging Details:

70~100pcs/carton(According To The Customer Demand）

Supply Ability:

2000PCS/Day

Επισημαίνω:

Τάκοι ασφαλείας JEDEC Standard ESD

Αυτοματοποιημένα δίσκια χειρισμού IC

Προσαρμοσμένα δίσκια Jedec

Περιγραφή του προϊόντος

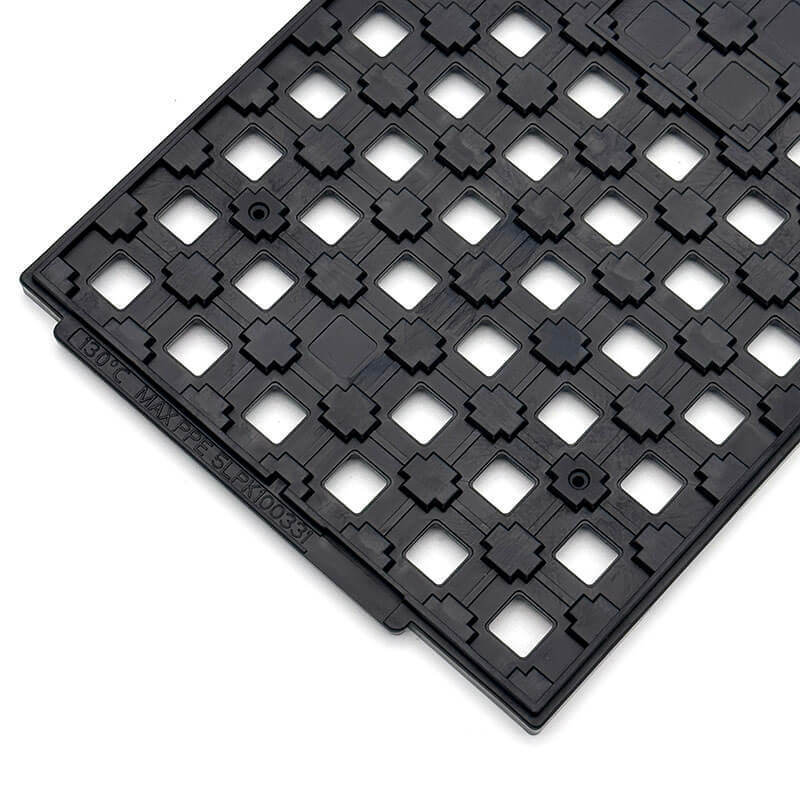

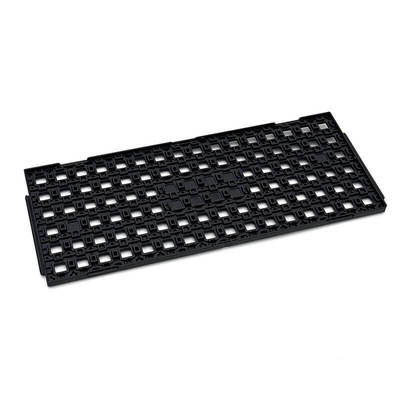

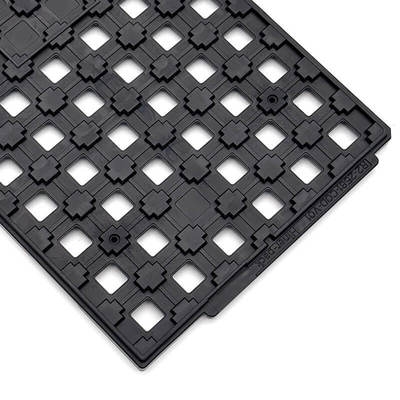

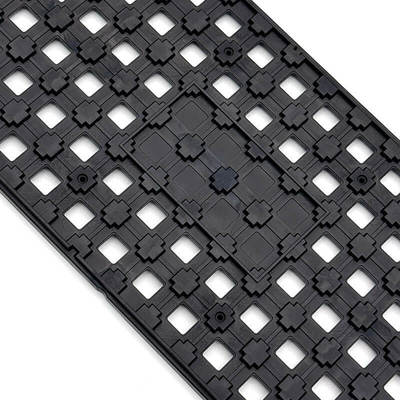

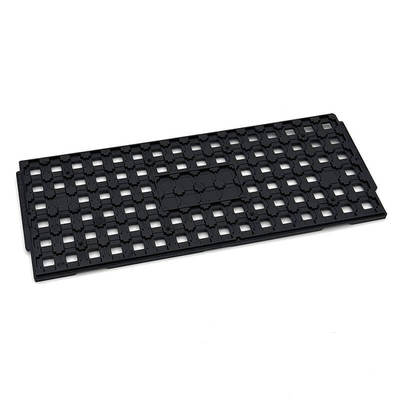

Τάκοι ασφαλείας μητρώου ESD για αυτόματο χειρισμό IC

Το πρότυπο JEDEC αντιπροσωπεύει ένα κρίσιμο σημείο αναφοράς στη βιομηχανία μικροηλεκτρονικών, καθορίζοντας τις προδιαγραφές για τον ασφαλή χειρισμό, τη μεταφορά και την αποθήκευση ολοκληρωμένων κυκλωμάτων (IC),ΜονάδεςΟι τυποποιημένοι φορείς αυτοί αναφέρονται συνήθως ως δίσκοι "ματρίδας" λόγω της ακριβούς διάταξης των εξαρτημάτων που βρίσκονται σε τσέπες σταθερής θέσης,καθορίζονται από σειρές και στήλεςΤο καθοριστικό χαρακτηριστικό όλων των τυποποιημένων δίσκων JEDEC είναι οι παγκοσμίως ομοιόμορφες διαστάσεις του περίγραμμα των 12,7 x 5,35 ίντσες (322,6 x 136 mm).Αυτή η ακλόνητη διαμετρική συνέπεια τους κάνει την παγκόσμια γλώσσα για την λειτουργία αυτοματοποιημένου εξοπλισμού σε όλο τον κόσμο.

Χαρακτηριστικά:

Τα δίσκια JEDEC ενσωματώνουν πολλά μηχανικά χαρακτηριστικά που έχουν βελτιστοποιηθεί για αυτοματοποίηση μεγάλου όγκου και ασφάλεια των εξαρτημάτων.εγγυάται άμεση πρόσβαση σε παγκόσμιο εξοπλισμό και αξεσουάρΤα κριτικά στοιχεία σχεδιασμού διευκολύνουν την απρόσκοπτη αυτοματοποίηση.Η κεντρική περιοχή του δίσκου διαθέτει επίπεδα κύτταρα ειδικά διαμορφωμένα για αυτόματο χειρισμό μέσω εργαλείων λήψης κενούΓια τη μηχανική ευθυγράμμιση, σε μια πλευρά σμιλεύεται ένα ξεχωριστό σφαιρίδιο (σφαιρίδιο σφαιρίδας),που επιτρέπουν τη χρήση πινών εντοπισμού για τη μηχανική σταθεροποίηση του σωστού προσανατολισμού κατά τη χρήσηΈνα κρίσιμο οπτικό βοήθημα είναι η 45-πτυχιακή διάτρηση που βρίσκεται σε μια γωνία, η οποία παρέχει μια αδιαμφισβήτητη οπτική ένδειξη για τον προσανατολισμό Pin 1 των στοιχείων εντός της μήτρας.

Τεχνικές παραμέτρους:

Ετικέτα	Συσκευάσματα για την επιδερμίδα
Σχήμα	HN24145
Υλικό	Προστατευτικό προσωπικό
Τύπος συσκευασίας	Συστατικό IC
Χρώμα	Μαύρο
Αντίσταση	1.0x10e4-1.0x10e11Ω
Μέγεθος γραμμής περίγραμμα	322.6x135.9x7.62mm
Μέγεθος της κοιλότητας	13132,11mm
Ματρίκη QTY	6*16=96PCS
Πλατεία	MAX 0,76 mm
Υπηρεσία	Δέχεται OEM, ODM
Πιστοποιητικό	RoHS, IOS

Εφαρμογές:

1Ολοκληρώθηκε η δοκιμή και η συναρμολόγηση με αυτόματες μηχανές.ΒGA) και συσκευές χωρίς μόλυβδο (LGA), QFN), παρουσιάζονται σε μηχανές pick-and-place σε ακριβή, μηχανικά αναγνώσιμη μορφή πίνακα.

2Παγκόσμια μεταφορά και ασφαλής αποθήκευση: Τα εξαρτήματα που φορτώνονται σε στοιβαγμένα δίσκια JEDEC προσφέρουν μια εύκολη, αποτελεσματική και εξαιρετικά προστατευτική λύση για αποθήκευση και παγκόσμια εφοδιαστική.Το χαρακτηριστικό της στοίβασης επιτρέπει εγγενώς σε κάθε διαδοχικό δίσκο να λειτουργεί ως προστατευτικό κάλυμμα για αυτό που βρίσκεται από κάτω του.

3Συμφωνία με τις διαδικασίες: Οι δίσκοι λειτουργούν ως φορείς για τα εξαρτήματα μέσω διαφόρων σταδίων κατασκευής, τα οποία μπορούν να περιλαμβάνουν διαδικασίες υψηλής θερμοκρασίας όπως το ψήσιμο (ανάλογα με το υλικό,όπως τα δοχεία μεσαίας θερμοκρασίας έως 140°C) ή τις διαδικασίες καθαρισμού.

4. Συνεργατικότητα των εξαρτημάτων: Εκτός από τα παραδοσιακά IC (όπως QFP, BGA, TSOP, PGA κλπ.), τα δίσκια JEDEC χρησιμοποιούνται επίσης για μη παραδοσιακά ηλεκτρονικά εξαρτήματα, συμπεριλαμβανομένων των συνδέσεων, PCB, MEMS, φακών,Μέρη ρολογιών, και ακόμη και συνθετικές πέτρες, αξιοποιώντας τον τυποποιημένο εξοπλισμό αυτοματισμού.

Προσαρμογή:

Μια βασική ιδιοφυία σχεδιασμού του προτύπου JEDEC είναι ότι ενώ το εξωτερικό μέγεθος και τα χαρακτηριστικά ορίζονται αυστηρά, οι τσέπες εσωτερικών εξαρτημάτων αφέθηκαν σκόπιμα αόριστες και απεριόριστες.Αυτή η ελευθερία είναι η μηχανή για την τεράστια προσαρμοστικότητα του δίσκουΚαι η Hiner-pack προσφέρει εξατομικευμένα υλικά για να ανταποκρίνονται σε ειδικές απαιτήσεις προστασίας ESD, συμβατότητας θερμοκρασίας, χημικής συμβατότητας ή μηχανικής αντοχής.
