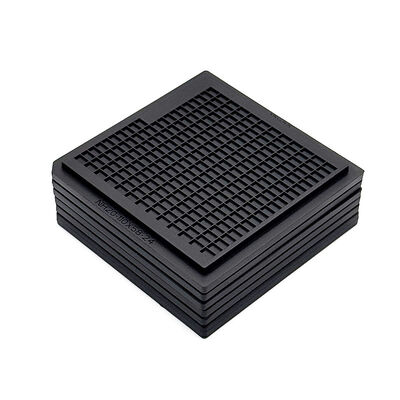

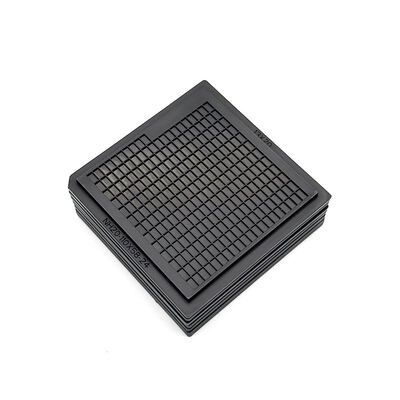

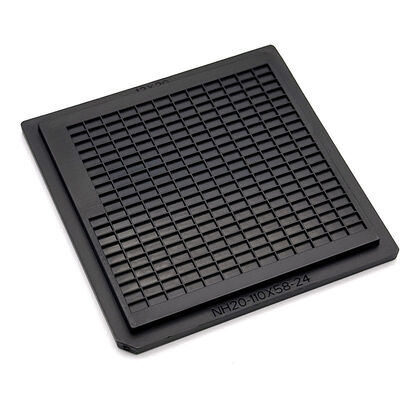

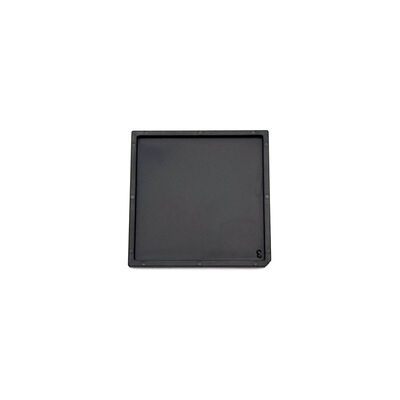

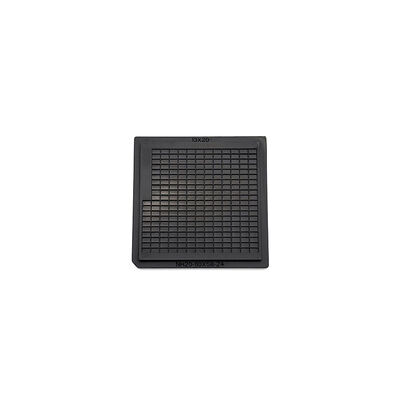

2 ιντσών δίσκοι τσιπ για βάφλες για ακριβή ευθυγράμμιση μικροηλεκτρονικών εξαρτημάτων

Ονομασία μάρκας:	Hiner-pack
Αριθμός μοντέλου:	HN24109
MOQ:	500
τιμή:	TBC
Όροι πληρωμής:	100% Prepayment
Ικανότητα εφοδιασμού:	2000PCS/Day

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΣΕΝΤΖΕΝ ΚΙΝΑ

Πιστοποίηση:

ISO 9001 SGS ROHS

Επιφανειακή αντίσταση:

1.0x10E4~1.0x10E11Ω

Χρώμα:

Μαύρος

Υλικό:

ABS

Χρήση:

Αποθήκευση και μεταφορά IC/Chip

Μέθοδος καλουπώματος:

Χύτευση με έγχυση

Incoterms:

Exw, FOB, CIF, DDU, DDP

Warpage:

Μέγιστο 0,2 mm

Επαναχρησιμοποιήσιμο:

Ναί

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Περιγραφή του προϊόντος

Δίσκοι τσιπ πακέτου βάφλας 2 ιντσών για ακριβή ευθυγράμμιση μικροηλεκτρονικών εξαρτημάτων

Η σειρά High Precision Waffle Pack Chip Tray αποτελεί τον ακρογωνιαίο λίθο της αξιόπιστης διαχείρισης μικροηλεκτρονικών εξαρτημάτων, ειδικά σχεδιασμένη για εφαρμογές όπου η ακρίβεια διαστάσεων είναι αδιαπραγμάτευτη. Ενώ πολλοί φορείς γενικής χρήσης υποφέρουν από μικροσκοπική στρέβλωση, οι δίσκοι μας με μορφή 2 ιντσών έχουν σχεδιαστεί για να διατηρούν έναν απόλυτο επίπεδο βαθμό σε όλο τον κύκλο ζωής τους.
Το μυστικό αυτής της σταθερότητας βρίσκεται στην προηγμένη ροή εργασιών κατασκευής μας, η οποία ξεκινά με ολοκληρωμένη ανάλυση Moldflow. Προσομοιώνοντας τη διαδικασία χύτευσης με έγχυση πριν κοπεί ποτέ το πρώτο εργαλείο, οι μηχανικοί μας μπορούν να προβλέψουν και να μετριάσουν με ακρίβεια πιθανά σημεία συρρίκνωσης ή τάσης. Αυτή η προσέγγιση βάσει δεδομένων διασφαλίζει ότι η ομοιόμορφη μήτρα τσέπης παραμένει τέλεια ευθυγραμμισμένη με τις εξωτερικές διαστάσεις του δίσκου, δημιουργώντας μια προβλέψιμη διεπαφή τόσο για χειροκίνητη επιθεώρηση όσο και για συστήματα αυτοματοποιημένου χειρισμού.
Κατασκευασμένα από ηλεκτρικά αγώγιμες ρητίνες ABS ή PC, αυτά τα πακέτα βάφλας παρέχουν την απαραίτητη προστασία ηλεκτροστατικής εκφόρτισης (ESD) που απαιτείται για ευαίσθητες γεμάτες μήτρες και πακέτα κλίμακας τσιπ (CSP). Ο σχεδιασμός του δίσκου διαθέτει ένα κανονικό σχέδιο διαχωριστικών νευρώσεων που ορίζουν κάθε τσέπη, διασφαλίζοντας ότι ακόμη και τα πιο εύθραυστα εξαρτήματα 2,5D τοποθετούνται σε ένα ασφαλές περιβάλλον χωρίς κινήσεις. Για τυπικές ροές εργασίας, αυτοί οι δίσκοι προσφέρουν μια οικονομικά αποδοτική λύση υψηλής ακρίβειας που συμμορφώνεται με τα ανεπίσημα βιομηχανικά πρότυπα για μικροηλεκτρονικά μικρού μεγέθους.

Βασικά Χαρακτηριστικά/Πλεονεκτήματα

Προηγμένη βελτιστοποίηση Moldflow
Ανώτερη Ανοχή Διαστάσεων
Μόνιμη προστασία ESD
Επιλογή υλικού για σταθερότητα
Industry-Standard 2×2 Inch Footprint
Στοιβαζόμενη ασφάλεια

Προδιαγραφές

Μάρκα		Hiner-pack
Μοντέλο		HN24109
Υλικό		ABS
Τύπος δίσκου		Πακέτο βάφλας 2 ιντσών
Χρώμα		Μαύρος
Αντίσταση		1,0×104 - 1,0×10111 Ω
Μέγεθος γραμμής περιγράμματος		50,7x50,7x4mm
Μέγεθος κοιλότητας		2,93x1,60x0,61mm
Ποσότητα μήτρας		13Χ20-10=250ΤΕΜ
Warpage		ΜΕΓΙΣΤΟ 0,2 χλστ
Υπηρεσία		Αποδοχή OEM, ODM
Πιστοποιήσεις		RoHS, ISO

Εφαρμογές

Αυτοί οι φορείς υψηλής ακρίβειας είναι βελτιστοποιημένοι για διεργασίες ημιαγωγών Back-End όπου η ευθυγράμμιση είναι πρωταρχικό μέλημα. Οι βασικές εφαρμογές περιλαμβάνουν: Ταξινόμηση καλουπιών υψηλής ταχύτητας, όπου η επιπεδότητα του δίσκου αποτρέπει τις «αστοχίες» του μηχανήματος. Χειροκίνητη και αυτοματοποιημένη επιθεώρηση, που παρέχει ένα σταθερό εστιακό επίπεδο για οπτικό εξοπλισμό. και Kitting for Prototype Assembly, όπου πρέπει να οργανωθούν και να προστατευτούν μικρές ποσότητες διαφορετικών καλουπιών. Λόγω του σταθερού μεγέθους και της αξιόπιστης προστασίας τους, υιοθετούνται επίσης ευρέως στη μικροηλεκτρονική της αεροδιαστημικής και της άμυνας, όπου η ιχνηλασιμότητα των εξαρτημάτων και η φυσική ασφάλεια είναι πρωταρχικής σημασίας. Είτε χειρίζονται χειροκίνητα σε εργαστήριο Έρευνας και Ανάπτυξης είτε τροφοδοτούνται σε μια αυτοματοποιημένη γραμμή συναρμολόγησης, αυτά τα πακέτα βάφλας διασφαλίζουν ότι τα εξαρτήματά σας παραμένουν ακριβώς εκεί που ανήκουν.

Προσαρμογή

Παρέχουμε δυνατότητες βαθιάς προσαρμογής για να προσαρμόσουμε τους δίσκους μας στους συγκεκριμένους περιορισμούς της διαδικασίας σας. Η ομάδα μηχανικών μας μπορεί να βελτιστοποιήσει τη Γεωμετρία τσέπης, συμπεριλαμβανομένης της προσθήκης κωνικών τοίχων ή εξειδικευμένων τομών ανάγλυφης γωνίας για την προσαρμογή συγκεκριμένων χαρακτηριστικών στοιχείων, όπως μπάλες συγκόλλησης ή ευαίσθητα μαξιλαράκια. Ενώ οι τυπικοί δίσκοι προορίζονται για ατμοσφαιρική χρήση, μπορούμε να συζητήσουμε τις αναβαθμίσεις υλικών με βάση τις περιβαλλοντικές σας ανάγκες, επιλέγοντας ανάμεσα σε διάφορες αγώγιμες ρητίνες ή εξειδικευμένα χρώματα για παρακολούθηση παρτίδας. Η προσαρμογή επεκτείνεται επίσης στη συμπερίληψη των σημάτων αναφοράς ή των αντικειμένων που διαμορφώνονται απευθείας στο πλαίσιο του δίσκου για τη βελτίωση της ταχύτητας και της αξιοπιστίας των αυτοματοποιημένων εργαλείων ευθυγράμμισης.

Σχετικά με εμάς:
Η Hiner-pack® ιδρύθηκε το 2013. Είναι μια επιχείρηση υψηλής τεχνολογίας που ενσωματώνει Σχεδιασμό, Ε&Α, Κατασκευή, Πωλήσεις συσκευασίας και δοκιμών IC, καθώς και διαδικασία κατασκευής ημιαγώγιμων πλακιδίων στον αυτοματοποιημένο χειρισμό, μεταφορά και μεταφορά για να παρέχει στους πελάτες υπηρεσίες με το κλειδί στο χέρι.

Γιατί να μας επιλέξετε:

Κατασκευαστής δίσκων JEDEC & IC απευθείας από το εργοστάσιο
Σχέδια συμβατά με JEDEC, συμβατά με αυτοματισμό
Υποστηρίζεται η προσαρμογή OEM & ODM
Σταθερή ποιότητα και σταθερή προσφορά
Εμπιστευμένοι από παγκόσμιους πελάτες ημιαγωγών
